설명

기술적인 매개 변수

1. 장비는 제품 범위에 적합합니다: 길이: 150~400mm; 폭: 150~350mm

2. 접착제 긁기 높이 : 10 ~ 50mm

3. 전압: 220V; 공기의 압력: 0.6Mpa; 힘: 15KW; 무게: 500KG

4. 장비의 단일 메커니즘의 작동 시간: 7S 이하

5. 장비 크기: 길이 x 너비 x 높이: 11200x2600x2000mm

6. 장비 운용자 : 금형 하역(수동 필터 엘리먼트 배치) 1인 이상

7. 순환 금형 수 : 18 이상

8. 장비 교체에는 0.5시간이 소요됩니다.

9. 20L 이중 펌프 접착제 기계, 2개의 3m 고무 호스 및 2개의 0-60mm 조정 가능한 스크레이퍼 건이 장착되어 있습니다.

10. 필터 요소가 평평하고 제자리에 있는지 확인하고 먼저 양쪽을 고정한 다음 아래로 누릅니다.

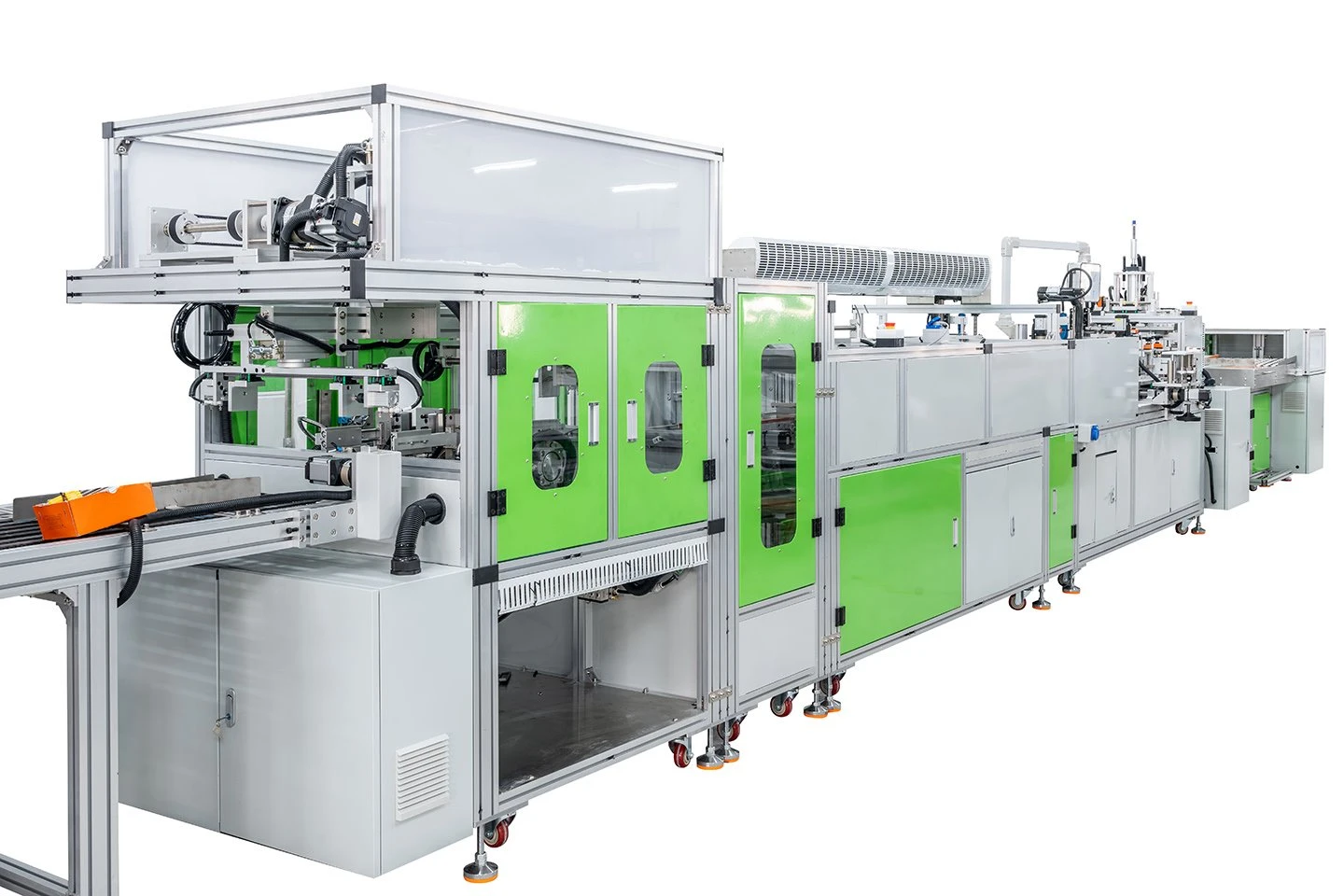

장치 기본 보기

장비 평면도

각 기관 소개

작업 흐름 소개:

1. 작업자는 제품을 성형틀에 하나씩 올려 놓습니다.

2. 필터 요소를 컨베이어 라인에 놓습니다. 제품은 흐름 가장자리를 자동으로 수정합니다.

3. 가장자리가 부착된 후 제품이 자동으로 절단됩니다.

4. 분리된 제품은 자동으로 탈형 메커니즘에 들어갑니다.

5. 금형은 엘리베이터 환류 컨베이어 라인을 통해 작업 플랫폼으로 돌아갑니다.

6. 제품 탈형 후 자동 미세 전단;

7. 수집할 컨베이어 라인.

스테이션 1: 고정 장치의 전면 리프팅 메커니즘

스테이션 2: 필터 엘리먼트 설치 작업 플랫폼(1개)

스테이션 2: 필터 엘리먼트 설치 작업 플랫폼: 플랫폼 크기(2개)

스테이션 3: 고정 장치 필터 요소 교정 메커니즘

스테이션 4: 엣지 본딩 메커니즘

스테이션 5: 가장자리 접합 메커니즘-접착제 기계-롤 재료 배치

스테이션 6: 지그 분리 롤러 라인

스테이션 7: 포스트 픽스쳐 리플로우 메커니즘

스테이션 8: 제품 미세 전단 메커니즘(I)

워크스테이션 소개 8: 제품 미세 전단 메커니즘 - 재료 채취 메커니즘(II)

워크스테이션 소개 8: 워크스테이션 7: 제품 미세 전단 메커니즘 - 서보 전자 조정 간격(III)

스테이션 9: 배출 컨베이어 라인

장비는 분해가 가능한 8개의 부품으로 구성되어 있으며, 각 부품의 길이는 2.5미터를 초과하지 않습니다.
